プラスチック製造のDX化EUROMAP対応

EUROMAP Gateway EUROMAP プロバイダEUROMAP Gateway EUROMAP プロバイダ

  • IoTデータを標準化
  • 従来の機器にも対応
  • MESから射出成形機へ直接指示
お問い合わせ 資料ダウンロード
＜ 国内主要メーカートップ10社と提携 ＞
  • TOYO
  • JSW
  • 住友重機械
  • FANUC

※一部メーカー

「 EUROMAP Gateway / プロバイダ 」とは

EUROMAP GatewayEUROMAP Gateway

既存の射出成形機に接続することにより、上位システム（MES）との間で「OPC UA」（共通の通信インターフェース）でデータ交換することができます。

また、EUROMAPを活用することで、メーカーごとにバラつきのある射出成形機データの中身を統一することが可能です。
現在、住友重機械工業、東洋機械金属、日本製鋼所（JSW）、ファナックの４社の射出成形機に対応しています。
射出成形機の稼働状況や良品・不良品数などを取得できるほか、運転モード（自動/手動/半自動）の設定やレシピの指示なども実施できます。
※対応状況はメーカーにより異なりますので詳細はお問い合わせください。

EUROMAP プロバイダEUROMAP プロバイダ

MESやSCADA、生産管理システムなどの上位システムに「OPC UA」とEUROMAPの機能を追加することができます。

EUROMAPによる射出成形機のデータ収集およびイベント監視、射出成形機への指示設定といった機能を実現。 「OPC UA」+EUROMAPを利用することで、様々なメーカーの射出成形機に対して統一したインターフェースでデータ交換が可能となります。

euromap
ドイツ機械工業連盟（VDMA）主導でプラスチック成形市場の情報を標準化した規格です。
欧州や北米を中心に導入が進んでおり、日本市場にも徐々に浸透してきています。
中でも「EUROMAP77/83」は非常に着目され、上位システム（MES）と射出成形機との間の規格として広く普及しております。
Industory4.0に対応したデータ通信を目的としており「OPC UA」がベースになっていることが大きな特徴です。
OPC UA
「OPC UA」はOpen Platform Communication Unified Architectureの略で、データ交換のために開発された標準規格です。
Industory4.0の標準規格として採用されたことをきっかけに、欧州、北米などで広く採用され、アジアでも中国やインド、日本でも広まりつつます。

プラスチック成形業界での
こんな課題ありませんか？

  • プラスチック成形のDX化をしたい
  • プラスチック成形の条件設定を自動化したい
  • 外部環境に依存する製品の品質を安定化したい
  • 最新の設備への買い替えはコストが高すぎる…
  • 今利用している設備のまま生産現場のカイゼンをしたい
プラスチック成形業界の現状と将来
製造業の50%以上が、スマートファクトリーに投資をする計画があり、2025年には市場の投資額が20兆円に達すると言われています。国内でも工場の設備・人員の見える化は徐々に進んでいますが、収集したデータを有効活用できている企業は、わずか4%と言われております。

プラスチック成形業界においても同様で、射出成形のマーケットは2030年までに年平均成長率（CAGR）4.8％の見通しで大きく拡大し、市場規模は1.7兆円に達する見込みですが、射出成形機の生産自体がそれに沿って大きく拡大しているわけではありません。
「EUROMAP Gateway / プロバイダ」の市場価値
「それ自体でデータ取得が可能な最新機器」への買い替えは高額の投資が必要ですし、「データ取得機能を有さない従来の機器」は依然として高い生産性を有しております。「従来の機器を利用したままDX化・自動化を推進」こそ、製造業の現場での真のニーズであり、「EUROMAP Gateway / プロバイダ」はプラスチック製造においてそうしたニーズに応える日本で最初のソフトウェアです。

引用：https://www.precedenceresearch.com/plastic-injection-molding-market

EUROMAP Gateway / プロバイダで解決できます

「EUROMAP Gateway / プロバイダ」で
できること

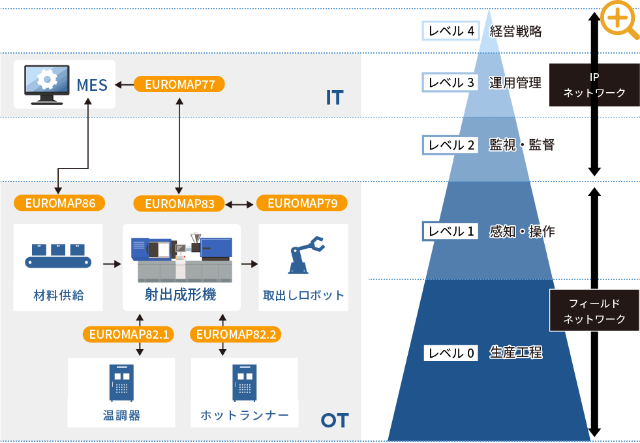

「EUROMAP Gateway / プロバイダ」でできる全体相関図
プラスチック製造DX化における効率化の全体図

主な機能

EUROMAP Gateway
  • 各社射出成形機との通信およびデータの解釈
  • 射出成形機から取得したデータをOPC UAサーバへ公開
  • EUROMAP77/83に準拠したイベント発行
EUROMAP プロバイダ
  • EUROMAP77/83に準拠したデータの取得・書き込み
  • EUROMAP77/83に準拠した射出成形機へ指示設定
  • ユニフェイス社製MES「IB-Mes」との連携
    ※他のシステムとの連携もカスタマイズにより可能

スペック

EUROMAP Gateway
ハードウェア
株式会社コンテック（CONTEC）
CONPROSYS
・CPS-MCS341-DS1-111
・CPS-MCS341-DS1-131
対応する射出成形機
住友重機械工業株式会社
・SE-DU/HD/HS シリーズ
・SE-DUZ/HDZ/HSZ シリーズ
・SE-EV/EV-A シリーズ
・SR-Z/SV-M シリーズ
・SE-DU-CI/HS-CI シリーズ
・SE7M
・iM18E

東洋機械金属株式会社
・Si-6Sシリーズ
・Si-7シリーズ（2023年11月リリース予定）

株式会社日本製鋼所（JSW）
・J-ADSシリーズ
・J-ADシリーズ

ファナック株式会社
・ROBOSHOT S-2000iB シリーズ
・ROBOSHOT α-SiA シリーズ
・ROBOSHOT α-SiB シリーズ

その他の型番についてはお問い合わせください
EUROMAPプロバイダ
※ソフトウェア製品		 OS
・Windows 10 Professional 64bit
・Windows 11 Professional 64bit

CPU
Intel第10世代Core i3以上（推奨：Intel 第10世代 Core i5以上）

メモリサイズ
8GB以上（推奨：16GB以上）

ストレージ
128GB以上のSSD

ブラウザ
・Google Chrome
・Microsoft Edge

「EUROMAP Gateway / プロバイダ」が
選ばれる3つの理由

  1. 理由1

    製造業・プラスチック成形のDX化についての
    豊富な開発実績

    当社は「OPC UA」については2010年に「OPC UA SDK」の製品開発に着手し、EUROMAPについては2017年より仕様の調査・開発を開始し現在に至り、豊富な開発実績を有しております。
  2. 理由2

    射出成形機、付帯設備（温調器、乾燥機、取り出し機等）の
    各メーカーとパートナーシップ

    成形機主要メーカー４社（住友重機械工業、東洋機械金属、 JSW、ファナック）をはじめ、取り出しロボット、材料供給等の関連各主要メーカーと提携しております。
  3. 理由3

    OT（設備）とIT（上位システム）の両方をサポート

    OTとITのいずれか一方に精通している企業は多いですが、両方に精通している企業は極めて少ないのが実情です。上記のようなパートナーシップ企業の間にあって、ハブとしての存在感を発揮し、お客様のやりたい事、課題解決にトータルでサポートできるソリューションを提供しております。

プラスチック製造DX化における
当社の強み

「OPC UA」+EUROMAPは、射出成形機以外にも温調機、材料供給・取出機などの標準化も進めています。
「OPC UA」+EUROMAPに対応しておくと、異なるベンダー間の設備連携が容易になり、 設備設置時のコスト削減・工程の自動化・待ち時間の削除につながります。

アナザーウェアはIT及びOTに領域に属する各分野の代表的な企業とパートナーシップを築いており、多角的かつ総合的なソリューション提供が可能です。

プラスチック製造DX化における効率化の全体図
プラスチック製造DX化における効率化の全体図

特徴

射出成形機と
周辺装置を連携
  • 射出成形機と周辺装置を連携、EUROMAPを活用したプラスチック成形の自動化をご提案
  • プラスチック成形に関わる主要メーカー・ソフトハウスと緊密なパートナーシップを構築
IT（上位システム）と
OT（装置）の両方に精通
  • 射出成形機メーカー及び周辺装置等設備だけでなくMESや生産管理等システム側に精通。お客様のDX化・課題解決に向け、トータルでサポートいたします
  • ITとOTの連携により工程の初めから終わりまでムダの削減と自動化を促進いたします

大幅な業務のカイゼン・DX化が可能になります

SMKL技術マップ

アナザーウェアは各種領域（レベル）でデータを活用し、
お客様の多様なニーズにお応えしております。

データサイエンスエンジン la-cloud IB-skin IB-Mes

※SMKL：「Smart Manufacturing Kaizen Level」の略称

Gatewayの今後の展望

工作機械や包装機などプラスチック成形以外の分野で、
また幅広くFA市場で利用したい場合にも応用ができます。

当社 規格 商材カテゴリ 当社商材
anotherware
euromap
EUROMAP77&83
MES・射出成形機
gateway
EUROMAP Gateway
EUROMAP79
取り出しロボット
開発中
EUROMAP82.1
金型温調機
gateway
EUROMAP Gateway
EUROMAP82.2
ホットランナー
開発中
EUROMAP82.3
LSR吐出装置
開発中
EUROMAP86
材料供給
開発中
umati
工作機械
検討中
PackML
包装機
検討中
AAS
FA市場全般
検討中

特許情報

OPC UA Core アーキテクチャ※
※ OPC UA Core アーキテクチャとは・・・EUROMAP Gateway内に実装された各設備の情報をOPC UAサーバのアドレス空間へ簡単にマッピングするためのアーキテクチャ
登録・公開番号 特許第7277889号
発明の名称 プログラム及び対象装置監視方法
特許権者 株式会社アナザーウェア
出願番号 特願2022-121515
出願日 令和4年7月29日
登録日 令和5年5月11日

動画でもわかる
「EUROMAP Gateway / プロバイダ」

IIFES展示会デモ
プラスチック成形機用のEUROMAP77/83対応のOPC UA サーバを使用した「EUROMAP Gateway」のデモ展示を行います。
射出成形機がMESとつながり、IoT化、データの見える化が実現する様子をご覧いただけます。
射出成形機 IoT化ソリューションのご紹介
プラスチック成形工場のIoT化、「OPC UA」とEUROMAPとは、「EUROMAP Gateway / プロバイダ」の商品説明等の項目について2分半ほどでコンパクトにまとめた解説動画です。

資料でもっとわかる
「EUROMAP Gateway / プロバイダ」

「EUROMAP Gateway / プロバイダ」製品カタログ
「EUROMAP Gateway / プロバイダ」の2021年版公式製品カタログデータです。
資料ダウンロード
月刊プラスチックス8月号
「EUROMAP・OPC UAで実現する世界標準のスマートファクトリー戦略」という表題のプラスチック成形の生産性向上に関する特集記事です。アナザーウェアと株式会社コンテックの共同執筆。
資料ダウンロード
